往复式炉排

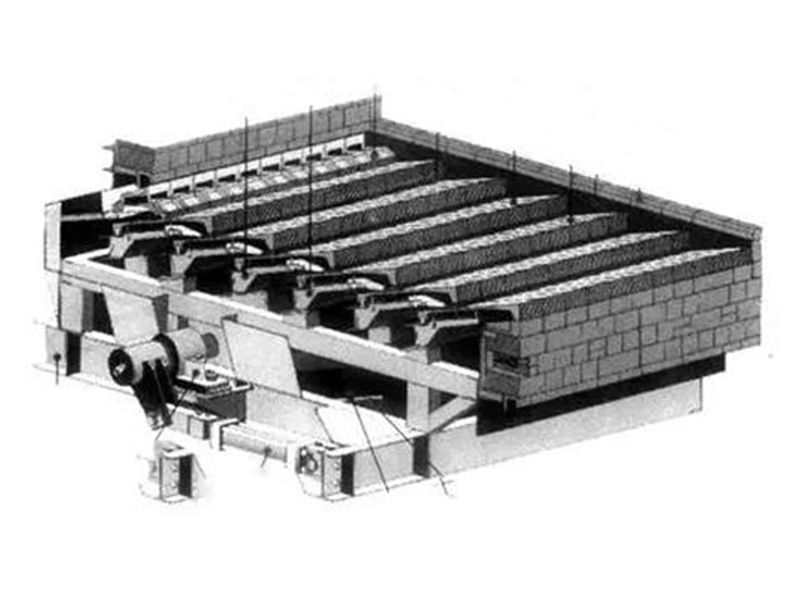

往复炉排组成：固定炉排片、活动炉排片、传动机构、往复机构。

活动炉排片的尾端卡在活动横梁上，前端直接搭在相邻的下一级周定炉排片上。整个炉排呈阶梯状，并有一定的倾斜角度。各排活动横梁与两根槽钢连成一个整体，组成活动框架。当电动机驱动偏心轮并带动与框架相连的推拉杆时，活动炉排片随活动框架做前后往复运动。固定炉排片的尾端卡在固定横粱上，与活动炉排片相似，其前端搭在相邻的下一级炉排片上。炉排片中间搁置支撑棒以减轻对活动炉排片的压力和往复运动造成的磨损。燃烧所需的空气，可通过炉排片间的纵向缝隙以及各层炉排片间的横向缝隙送入，在倾斜炉排的尾部，燃料经燃尽炉排落入灰渣坑。

活动炉排往复推饲作用下，燃料沿着倾斜炉排面由前向后可控移动，依次经历预热干燥、挥发分析出并燃烧、固定碳燃烧和灰渣燃尽各个阶段。

炉排与燃料之间有相对运动，活动炉排片的不断耙拨，使部分新燃料被推饲到下方已经着火烧的炽热火床上，着火条件人为改善。活动炉排在返回的过程中，又耙回一部分已经着火的炭粒至未燃料层的底部，成为底层燃料的着火热源。

燃料层因受到耙拨而松动，增强了透气性，促进了燃烧床层扰动，而且焦块及燃料块外表面的灰壳也因挤压及翻动而被捣碎或脱落，燃料的着火基本上属双面引燃。

燃料的适应性好，尤其对黏结性较强、含灰量较大并难以着火的劣质燃料。

燃料层不断受到耙拨及松动，空气与燃料的接触大大加强，燃烧强度较高，可降低化学及机械不完全燃烧热损失。
